[Lyon] Groupama Stadium (59.186)

[phil76]

Pour la pose des éléments de charpente, on sait si ça reposera sur des palées provisoires comme à Marseille ou est-ce que ce sera une technique différente?

[TopGone]

Le lancement du Fan Wall et de l'allée des Lumières est parti sur de bonnes bases .... Rv sur OL Web pour réaliser sa commande personnalisée

@JM_Aulas

[wilson28]

Pour la pose des éléments de charpente, on sait si ça reposera sur des palées provisoires comme à Marseille ou est-ce que ce sera une technique différente?

Ça a déjà été expliqué il y a plusieurs pages il me semble. Si je me souviens bien, cela va se faire de la même manière qu'à Bordeaux, puisque la charpente repose dans les deux cas sur des poteaux tirant. Il n'y a donc par conséquent nullement besoin de la présence de palées provisoires pour éviter un quelconque effondrement! Quelqu'un avait fait un schéma qui expliquait bien la chose mais je ne le retrouve plus, si cette personne pouvait le re-poster

EDIT

Le fameux schéma dont Roswell était l'auteur

Salut, je pense pas qu'il y ait besoin de palées pour supporter les colis. A Marseille il y en avait besoin car il fallait attendre que tous les colis soient posés afin que toutes les forces se compensent et puis les colis n'étaient fixés qu'à une extrémité alors qu'içi chaque colis devraient être fixés au gros oeuvre à leur point d'équilibre. Après il y a des poteaux sur les rendus, la forme de certains colis doivent sans doute obliger la présence de poteaux tirants comma à Bordeaux.
C'est comme ça que je vois les choses, ça parait assez logique.
Je sais pas si c'est clair ce que je dis mais voici un schéma qui pourrait l'être un peu plus (dsl je l'ai fait en vitesse):

[claramide]

Pour la grue, elle ressemble plus à une superlift SL3800, toujours de chez Terrex. Sarens en dispose. A bordeaux, c'est une Liebherr qui a été utilisée, une superlift également. Si c'est une SL3800, sa capacité maxi est de 650 Tonnes....
http://www.sarens.com/media/catalog/Dem ... 203800.pdf
D'après les plans postés plus haut, il devrait y avoir 36 éléments complets (ceux qui reposent sur les poteaux tirants). Ils devrons en poser un tous les 2 jours pour tenir les délais, sachant qu'il y a tous les éléments de liaison et les éléments de 45 mètres qui prennent place entre les éléments complets de 65 mètres.

Quelle impatience maintenant....

[Matth69]

Pour la grue, elle ressemble plus à une superlift SL3800, toujours de chez Terrex. Sarens en dispose. A bordeaux, c'est une Liebherr qui a été utilisée, une superlift également. Si c'est une SL3800, sa capacité maxi est de 650 Tonnes....
http://www.sarens.com/media/catalog/Dem ... 203800.pdf
D'après les plans postés plus haut, il devrait y avoir 36 éléments complets (ceux qui reposent sur les poteaux tirants). Ils devrons en poser un tous les 2 jours pour tenir les délais, sachant qu'il y a tous les éléments de liaison et les éléments de 45 mètres qui prennent place entre les éléments complets de 65 mètres.

Quelle impatience maintenant....

Il me semble que dans un vidéo sur la grue de Bordeaux, un des responsables avait dit que la Liebherr de Bordeaux, irait a Lyon apres avoir posé les colis .... mais je suis pas sur, je spécule ....

[jaxterOL]

Durée de montage de la grue : 1 semaine

[phiss]

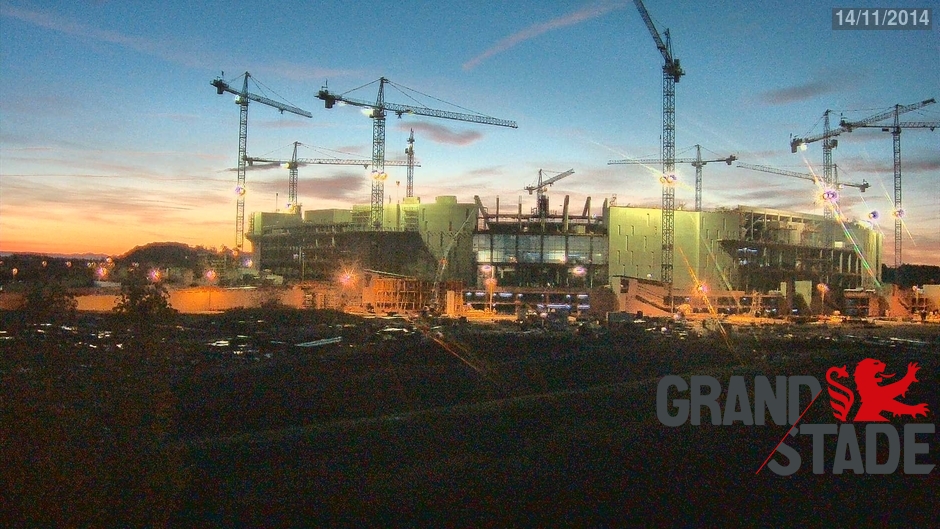

Vue du jour au lever du soleil.


[bobbyno69]

La charpente va quand même reposer sur des palées de soutien, on les voit qui sont assemblées sur une des photos postées plus haut. Maintenant est-ce qu'ils s'en serviront uniquement pour l'assemblage au sol des colis de charpente avant installation dans sur le gros oeuvre ou est-ce qu'elles seront installées dans les gradins pour soutenir les colis, wait and see.

Je pense que la grue en montage actuellement (la sarens) va s'occuper d'aider à l'assemblage des colis sur le centre du terrain et que la lieberh va elle s'occuper de positionner ces colis sur le gros oeuvre, un peu sur le même modèle de ce qui avait été fait à marseille.

[phiss]

La charpente va quand même reposer sur des palées de soutien, on les voit qui sont assemblées sur une des photos postées plus haut. Maintenant est-ce qu'ils s'en serviront uniquement pour l'assemblage au sol des colis de charpente avant installation dans sur le gros oeuvre ou est-ce qu'elles seront installées dans les gradins pour soutenir les colis, wait and see.

Je pense que la grue en montage actuellement (la sarens) va s'occuper d'aider à l'assemblage des colis sur le centre du terrain et que la lieberh va elle s'occuper de positionner ces colis sur le gros oeuvre, un peu sur le même modèle de ce qui avait été fait à marseille.

Les colis assemblés jusqu'à maintenant non pas eu besoin de grue particulière. Je ne pense pas qu'il en monte une après avoir déjà commencé rien que pour cela.
Pour moi, il ne monte que la grue qui sera chargée de la pose de la charpente.
Après, pour ce qui est du soutien ou non, , je me dis qu'il faudra peut être au moins soutenir le premier afin qu'il soit plus stable. Mais là ce n'est qu'une supposition également.

[bobbyno69]

là ils n'ont pas encore assemblé de colis mais juste des radiales, les colis seront constitués de deux radiales reliées entre elles par des contreventements et c'est ça que la grosse grue viendra soulever je pense

[phiss]

là ils n'ont pas encore assemblé de colis mais juste des radiales, les colis seront constitués de deux radiales reliées entre elles par des contreventements et c'est ça que la grosse grue viendra soulever je pense

Ah OK.
Je pensais qu'il mettait directement les radiales en place puis les contreventements après avoir posé au moins 2 radiales.
Mais si cela marche comme tu le dis, il faut peut être bien ces deux grues.
On va attendre les infos et les images...

[bobbyno69]

là ils n'ont pas encore assemblé de colis mais juste des radiales, les colis seront constitués de deux radiales reliées entre elles par des contreventements et c'est ça que la grosse grue viendra soulever je pense

Ah OK.
Je pensais qu'il mettait directement les radiales en place puis les contreventements après avoir posé au moins 2 radiales.
Mais si cela marche comme tu le dis, il faut peut être bien ces deux grues.
On va attendre les infos et les images...

Je pense que la solution la plus rapide et la plus économique est de fonctionner comme cela, ca évite d'avoir à construire trop d'échafaudages en hauteur et d'avoir à envoyer des hommes fixer les contreventements en hauteur. Les mouvements de grue sont aussi limités avec cette méthode.

Bon y'aura quand meme des ouvriers en hauteur pour relier les colis entre eux....mais ils auront moins de boulot, question sécurité c'est mieux aussi

[bobbyno69]

on commence à distinguer la sarens sur la webcam

[Rom34480]

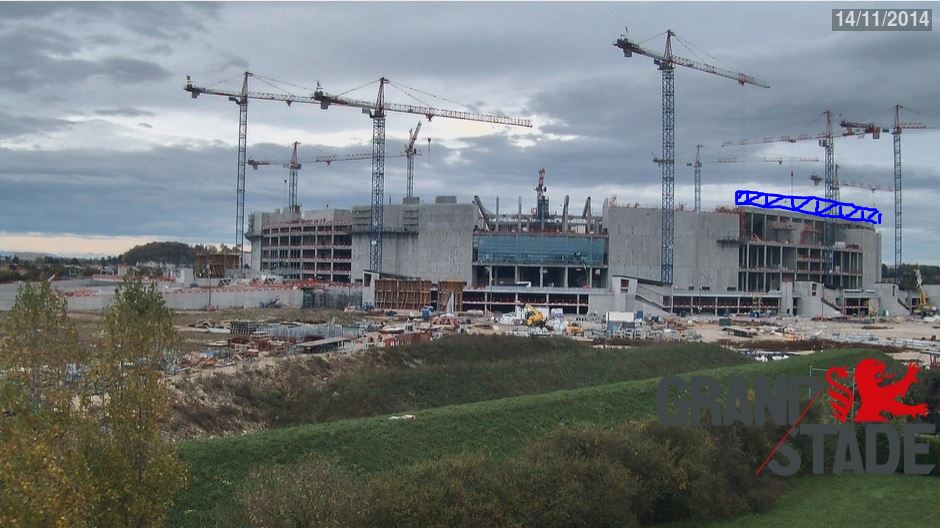

Sont t-il pas entrain de mettre les supports des vitres coter gauche de la webcam ?

[cagouille65]

À la vue des éléments en cours de montage (de forme longue et rectiligne), je ne pense pas qu'il s'agisse de radiales mais plutôt des supports intermédiaires qui vont répartir la charge de la charpente le long des gradins :
