J'ai un peu de temps ce soir donc je vais tenter une explication de ce qu'on peut observer sur mes photos d'hier et celles des autres contributeurs de ces derniers jours. Vous me direz si vous constatez la même chose ou sinon ce que vous pensez. En gros je fais une petite synthèse avec explications visuelles vu que vous avez presque tout dit.

Avant toute explication, je reposte le plan de pose du toit fourni par arema et le plan de charpente qui va avec:



1ere observation:

les deux modules actuellement finis sur les stations de montage sont d'après moi les modules simples n°1 (un côté Sud et un côté Nord) comme indiqué sur le schéma de pose ci dessus.
Je dis ça par rapport à l'inclinaison du module.car si on regarde la nouvelle station de montage (au centre), les palées montent beaucoup plus haut ce qui veut dire que l'inclinaison du module qui va être assemblé sera plus importante. Et étant donné que les modules les plus inclinés se trouvent dans les angles, je pense que ce sera un modules n°4 (normalement côté VS)

2eme observation:

les radiales de toit en préparation sont pour la réalisation des modules n°4. elles ont une particularité au niveau central (qu'absolut avait relevé) avec deux brides supplémentaires pour recevoir des contreventements qui iront se fixer sur les mégapoteaux.

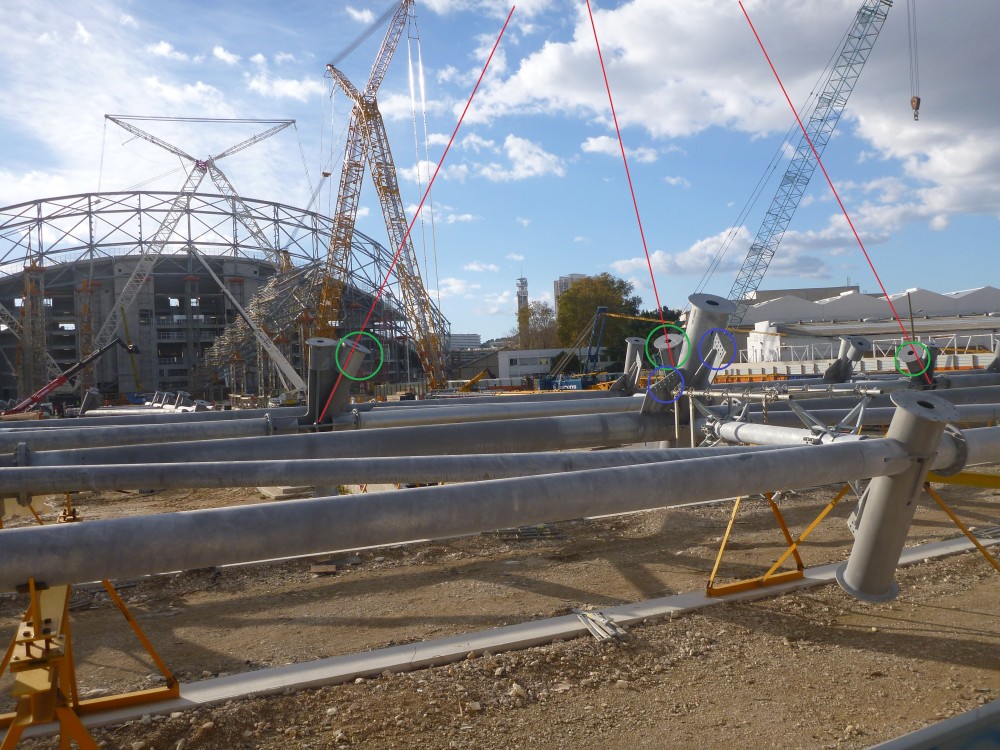

sur la photo ci-dessous, on observe des brides en plus (vert) en partie basse de la radiale alors qu'habituellement, il n'y en a pas et les contreventements en partie haute se font avec des platines boulonnées (bleu).

En plus, les lignes que j'ai rajouté en rouge correspondent aux futurs tubes se fixant sur les brides supplémentaires.on y voit deux tubes qui se rejoignent entre eux et un tube qui rejoint le "noeud" habituel (brides et platines boulonnées) (bien sûr ca serait en dehors de la photo, faut se le représenter dans la tête )

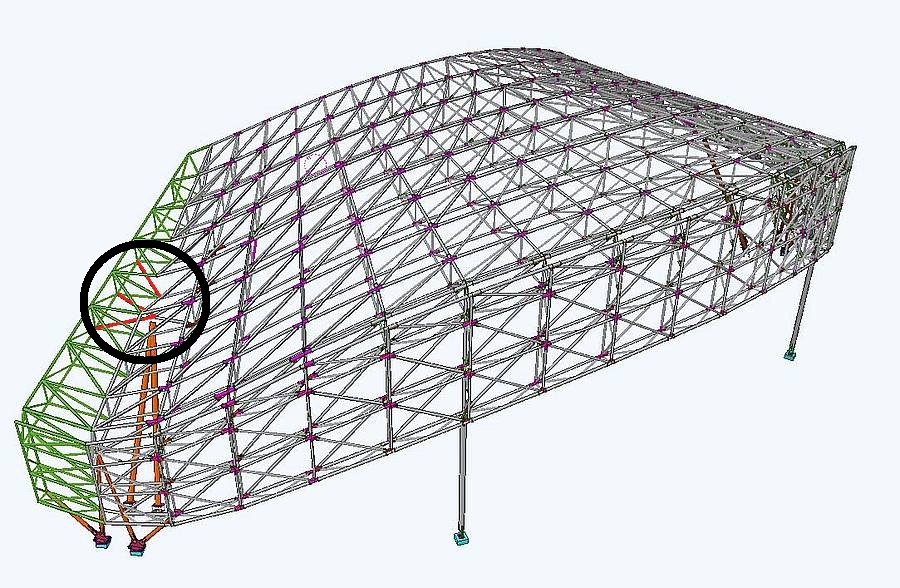

Et si on regarde le schéma de charpente d'horta coslada, on y apercoit exactement cet assemblage (entouré en noir) avec les tubes en rouge. le schéma nous montre que l'angle VS/Ganay mais c'est exactement le même principe côté VN/Ganay. A noter que la radiale de la photo ci dessus correspondrait à une radiale allant côté VN (mais une radiale identique avec les brides tournées de l'autre côté se trouve sur une autre station de montage).

détail mégapoteau


C'est un détail technique que je voulais partager avec vous puisqu'on est sur un forum de construction des stades.

[Absolut13]

Bonjour,
Merci pour tes infos technique même si je vais te contredire sue un point.
Concernant le premier colis sur le schéma il se trouve côté VS et pour moi il sera mis en place côté GANAY.
Après cela reste ma conviction. En tout cas tu as bien raison la nouvelle station de montage se trouve haute et vertigineuse par rapport au deux premières.
En tout cas je souhaite que cette réunion de Lundi donne le top d'un Run de montage à coupé le souffle par rapport à la technicité de réalisation de cette ouvrage.

[waddle71]

Pour ma part pour vous répondre à vous 2, la logique voudrait que si on commence par les extérieurs que les 2 colis de charpente déjà prêt sur les 2 stations de montage correspondent aux modules 4 et 4' et au sol les radiales de toit avec les brides supplémentaires sont les 2 radiales de failles.

Pour la jupe, ils sont partis des extérieurs de part et d'autres pour terminer par le centre et je suppose que pour la charpente, ils vont faire de même.

Sinon ce matin, à 7h15 la grue mobile blanche était déjà à pied d'oeuvre, déployée au dessus des fondations du méga poteaux nord ouest

Et petite question :qui va au match ce soir avec la volonté de prendre qques photos ?

[Thibo13]

Je vais au stade ce soir mais j'ai peur de devoir me contenter de mon iphone... Je ne suis pas sur de pouvoir récupérer mon APN à temps. En plus, je suis en JB, pas sur que ce soit top pour des photos de Ganay avec un téléphone.

[MadMartigan]

ils vont certainement commencer par les coté et lever deux colis 4 et 4' en même temps (ou presque en même temps quoi).

la différence de hauteur sur ta photo c'est un effet de perspective à mon avis, les colis sont placés "tête-bêche", mais y'en a pas un plus haut que l'autre.

[mimi7690]

Bonjour,

Vous parlez régulièrement de la pose des palées à l'intérieur de Ganay.. J'ai l’impression que les colis vont être posés directement avec les palées sur lesquels repose actuellement les colis sur le parvis Ganay. Non?

[benny]

Bonjour

Concernant le premier colis sur le schéma il se trouve côté VS et pour moi il sera mis en place côté GANAY.

Tu parles du colis en vert sur le schéma? si c'est le cas je suis tout à fait d'accord avec toi, c'est juste qu'on a pas le schéma sous un autre angle et donc j'ai choisi celui la pour l'identifier. mais comme les deux modules qui entourent la radiale de faille sont identiques aux quatres coins du stade, donc ca serait le même principe de montage côté Ganay.

Pour ma part pour vous répondre à vous 2, la logique voudrait que si on commence par les extérieurs que les 2 colis de charpente déjà prêt sur les 2 stations de montage correspondent aux modules 4 et 4' et au sol les radiales de toit avec les brides supplémentaires sont les 2 radiales de failles.

Pour la jupe, ils sont partis des extérieurs de part et d'autres pour terminer par le centre et je suppose que pour la charpente, ils vont faire de même.

Et petite question :qui va au match ce soir avec la volonté de prendre qques photos ?

Oui waddle, la logique (dans les travaux des fois y'en a pas) voudrait qu'il fasse pareil que pour le montage de la jupe mais c'est en regardant les modules et les types de radiales en préparation que je ne suis pas du tout sûr que ça soit pareil. pour moi les modules déjà assemblés seraient les modules 1 et 1', et celui en préparation un module 4 ou 4' (avec les radiales de toit spécifiques) de toute facon on verra bien, en espérant avoir la réponse la semaine prochaine

ps: peut être quelques photos du VS pour moi ce soir.

ils vont certainement commencer par les coté et lever deux colis 4 et 4' en même temps (ou presque en même temps quoi).

la différence de hauteur sur ta photo c'est un effet de perspective à mon avis, les colis sont placés "tête-bêche", mais y'en a pas un plus haut que l'autre.

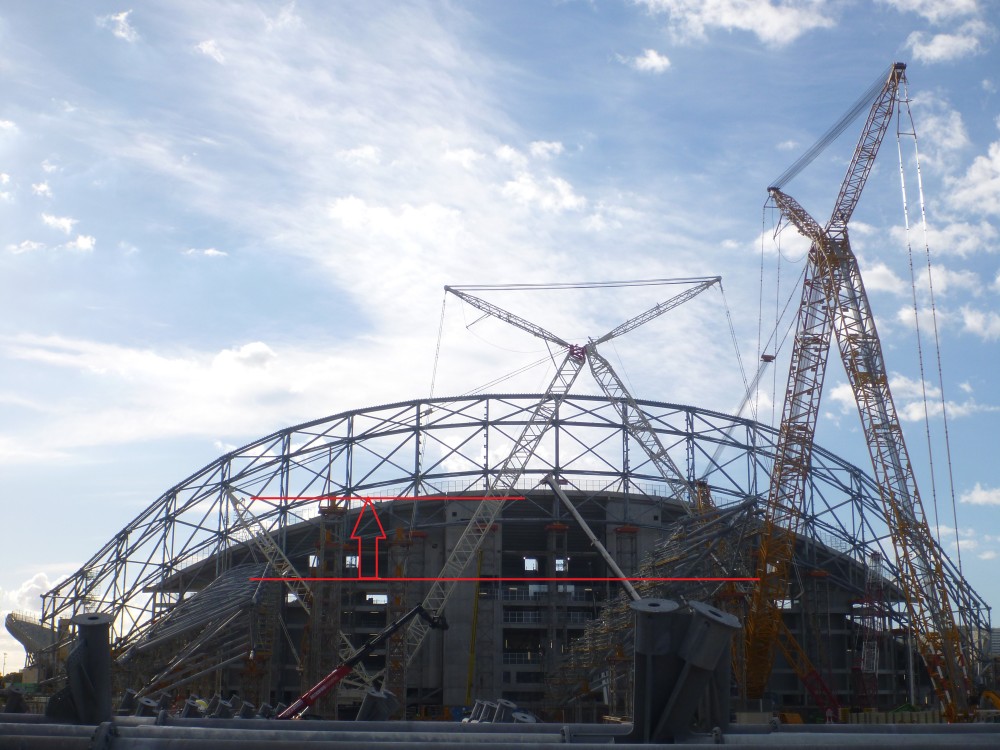

la différence de hauteur sur la photo n'est pas un effet d'optique. j'ai pris exprès deux modules orientés dans le même sens et qui se trouvent sur la même ligne. et en plus je peux te confirmer la différence de hauteur ayant pris moi même la photo.on le voit encore mieux sur la photo ci-dessous avec le nombre de modules constituant la palée.

[adriennogues]

J'ai crée une page sur le stade vélodrome il y a longtemps et je vous la fais partager

http://www.facebook.com/Velodrome2014?ref=hl

[MarSeyes']

Bonjour,

Vous parlez régulièrement de la pose des palées à l'intérieur de Ganay.. J'ai l’impression que les colis vont être posés directement avec les palées sur lesquels repose actuellement les colis sur le parvis Ganay. Non?

Pourquoi pas, puisque la station de montage du milieu est bien plus haute que les autres apparemment, c'est peut-être parce que les palées vont suivre le colis dans les airs!
Par contre, les grues ont-elles assez d'hauteur de flèche pour faire passer le colis ET sa(ses) palée(s) au dessus de la jupe, j'ai un doute?

Il faut voir, les modules d'assemblage sont-ils érigés avec l'aide de ce que l'on identifiait comme des palées d'intérieur de Ganay qui étaient couchées sur le parvis Ganay? Ou est-ce que ces palées couchées sont toujours là et les "tours" des modules d'assemblage ont été assemblées à part? (Je suis clair? )

[djaurel]

Salut à tous,

Je viens de passer devant le stade en coup de vent... Deux petites infos :
1) Une demi radiale de toit est déjà installée sur la nouvelle station de montage.
2) Concernant les palées côté VN, il reste à mettre les bracons sur 4 d'entre elles (celles les plus proches de JB).

@+

[MarSeyes']

Salut à tous,

Je viens de passer devant le stade en coup de vent... Deux petites infos :
1) Une demi radiale de toit est déjà installée sur la nouvelle station de montage.
2) Concernant les palées côté VN, il reste à mettre les bracons sur 4 d'entre elles (celles les plus proches de JB).

@+

Si tu donne du vent sur le chantier, Arema va encore se plaindre!


Merci pour les infos djaurel!
