[Marseille] Stade Orange Vélodrome (67.354)

[mimi7690]

Super Messieurs ! et Merci !

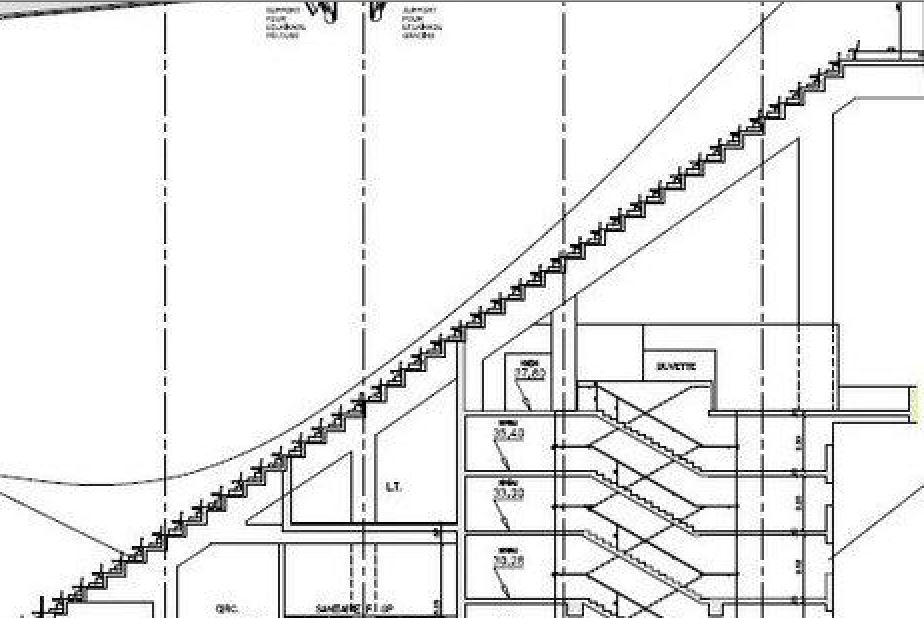

On dirait bien qu'ils ont également les deux supports suivants pour la pose des gardes corps du N3.

[Leterrassier]

Salut à tous,

Quelques photos de ma visite hebdomadaire qui a durée plus longtemps que prévue... Il faut dire que j'étais bien accompagné.
Alors tout d'abord un grand merci à Mr Absolut13.

Et c'est parti... Vu qu'il fait très bon on va commencer par la piscine.



Quelques piliers ont déjà été coulés


Et d'autres sont en cours (A l'aide des banches...)


Alors quelques petites infos glannées par ci, par la...
Superficie de la dalle déjà coulée : Environ 1200 m². Entre 160 et 180 toupies ont été nécessaires et 3 centrales à bétons ont été réquisitionées pour alimenter le chantier un samedi !!!

La partie qu'ils sont en train de décaisser sous le parvis Nord sera au même niveau que ce qui a été décaissé pour la piscine actuelle.
Il Décaisse, puis pose du radier, puis dalle béton de 40 cm pour donner lieu à un premier niveau qui aura une hauteur finie de 2,20 (auteur standard pour véhicule léger)[/b][/b]



Et une dernière pour montrer un pilier qui ne me rappelle rien . Je ne pense pas l'avoir vu jusqu'ici....


Bonsoir,
Pour rectifier ce que dit Stelea, le niveau terrassement du parking varie de +5.38NGF à +5.46NGF.

Ensuite viens se mettre par dessus 40cm de matériaux concassé, donc on arrive à +5.78NGF à +5.86NGF.

Par dessus ce concassé viens 10cm de béton de propreté et ensuite 40cm de béton ferraillé soit le radier.

La côte finale du radier varie de +6.28NGF à +6.36NGF. Avec une pointe +6.40NGF sur tous le côté droit du parking côté Jean Bouin.

[Absolut13]

Merci pour les reportages photos Absolut et Stéléa.
Cependant, est-il possible de savoir comment vous avez-eu ces très intéressantes informations??
Merci

C'est confidentiel ...

Olivier
.

[amoros13]

Salut à tous ,

J' ai decouvert ce forum par hazard , je bosse sur le chantier du velodrome donc je peux repondre a vos questions .

Par contre juste une chose :

Vous savez quand le virage sud sera couvert ?

Merci

[Sastrou]

Bonjour,
Voila les photos du jours, petite sorte avec Stéphane aujourd'hui

Cela fait longtemps qu'il n'y a pas eu de SCOOP chantier !!! Donc ...
J'ai constater aujourd'hui les première station de montage pour les radiales de jupe et celle des colis.
Si tout va bien les Charpentiers arrive la semaine prochaine sur le chantier, il y aura pour le mois de novembre toute une mise en place certainement avec la préparation des palées, station pour les colis etc ...
Pour le plus concret les premières livraison de charpente se trouve prévu pour début décembre.

Pour le reste je vous laisse le soin de faire le décryptage des photos.

Bonne journée Olivier.

Pas réellement scoop quelqu'un hier ou avant hier a déjà diffusé une photo d'une mini pelleteuse en train de travailler sur les radiers mais vu que tout le monde était en train de se quereller sur la couverture du VS c'est passé inaperçu ...

Merci quand même à vous pour le reportage photo

[waddle71]

Bonjour,
Voila les photos du jours, petite sorte avec Stéphane aujourd'hui

Cela fait longtemps qu'il n'y a pas eu de SCOOP chantier !!! Donc ...
J'ai constater aujourd'hui les première station de montage pour les radiales de jupe et celle des colis.
Si tout va bien les Charpentiers arrive la semaine prochaine sur le chantier, il y aura pour le mois de novembre toute une mise en place certainement avec la préparation des palées, station pour les colis etc ...
Pour le plus concret les premières livraison de charpente se trouve prévu pour début décembre.

Pour le reste je vous laisse le soin de faire le décryptage des photos.

Bonne journée Olivier.

Pas réellement scoop quelqu'un hier ou avant hier a déjà diffusé une photo d'une mini pelleteuse en train de travailler sur les radiers mais vu que tout le monde était en train de se quereller sur la couverture du VS c'est passé inaperçu ...

Merci quand même à vous pour le reportage photo

Oh que si c'est un scoop parce que ces stations de montage ne sont pas visibles depuis les webcam car cachés par les arbres.

D'ailleurs vivement que ces arbres perdent leurs feuilles qu'on voit un peu plus le chantier côté Bd Michelet.

[DeathMagnet]

D'ailleurs vivement que ces arbres perdent leurs feuilles qu'on voit un peu plus le chantier côté Bd Michelet.

les micocouliers perdent très tardivement leurs feuilles c'est d'ailleurs pour ça qu'on les a choisi, pour t'emmerder

blagues à part, le michelet était jadis planté de platanes, mais ces arbres sont sujets aux maladies (chancre coloré) et perdent des quantités impressionnantes de feuilles dès le mois de septembre. (leurs feuilles sont immenses et très glissantes en cas de pluie ce qui coûte très cher à déblayer).

c'est pour ces raisons que les grands axes du sud de marseille (michelet, prado) ont été replantés avec des micocouliers. ils sont plus acclimatés à la région et par conséquent portent leurs feuilles plus tôt et plus longtemps que les platanes (de avril à novembre) ce qui permet un meilleur ombrage.

[djstr1664]

Je me permets juste une question "technique" concernant la construction des derniers étage de JB qui ne seront constitués que de gradins, il me semble avoir compris que la partie la plus haute dépassera de l'aplomb de la façade et le sommet sera en arrondi.
Dans ce cas comment, vont ils s'y prendre par des coffrages ou grâce à ces éléments préfabriqués et pour la pose vont ils échafauder par l'extérieur depuis le bas de la tribune?

pour le deport des gradins de JB , je pense qu'ils vont faire comme pour les virages c'est a dire des "guande baw de fer"

je sais pas si le terme est approprié mais je dirais des bracons definitif qu'on voit sur les plans qui feront office d'etayement

et pas de coffrage mais du prefa pour tout ce qui depasse

ou pas ...

[fafaom13300]

ou va etre situee la rampe de descente du parking vn?

[PhotosVélodrome]

Bonjour,
Voila les photos du jours, petite sorte avec Stéphane aujourd'hui

Cela fait longtemps qu'il n'y a pas eu de SCOOP chantier !!! Donc ...
J'ai constater aujourd'hui les première station de montage pour les radiales de jupe et celle des colis.
Si tout va bien les Charpentiers arrive la semaine prochaine sur le chantier, il y aura pour le mois de novembre toute une mise en place certainement avec la préparation des palées, station pour les colis etc ...
Pour le plus concret les premières livraison de charpente se trouve prévu pour début décembre.

Pour le reste je vous laisse le soin de faire le décryptage des photos.

Bonne journée Olivier.

Hop en live !
Départ de la zone de stockage au stade Delort !!!
Direction les gradins de Jean-Bouin !

Olivier.

Merci Olivier au plus près de l'actu Grosse journée en contribution alors merci à vous, j'oublie pas Stelea et aussi yeye dans la matinée.

[Mercivelodrome2014]

ou va etre situee la rampe de descente du parking vn?

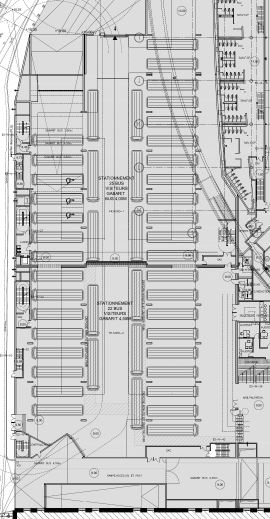

Pas de rampe pour le parking autobus c'est niveau sol actuel.
Deux ouvertures, une dans le coin de la piscine (bas gauche du plan, clic pour l'avoir en totalité) , une autre vers les escaliers actuels d'accès au VN (haut milieu)
A cet endroit, deux rampes successives pour la montée sur le parvis des véhicules de sécurité (haut gauche).
Pour le parking relais, la rampe de montée/descente se dessine côté centre commercial (bas le long), rien de probant n'apparait ailleurs pour ce niveau -1.
Compte tenu de la largeur au sol, pourquoi pas un double sens ?

[Mercivelodrome2014]

Ce n'est que mon avis, mais je pense que les poutres verticales de soutien des crémaillères et les crémaillères seront tous les 2 des éléments préfabriqués; je mettrais bien une petite pièce là dessus

Trop tard pour le pari, côté VN où à part les deux cages d'escaliers ce sera du vide désormais, deux poutres verticales sont bien apparues comme des statues de l'ile de Pâques
Je ne sais plus qui demandait comment se ferait la partie haute ?

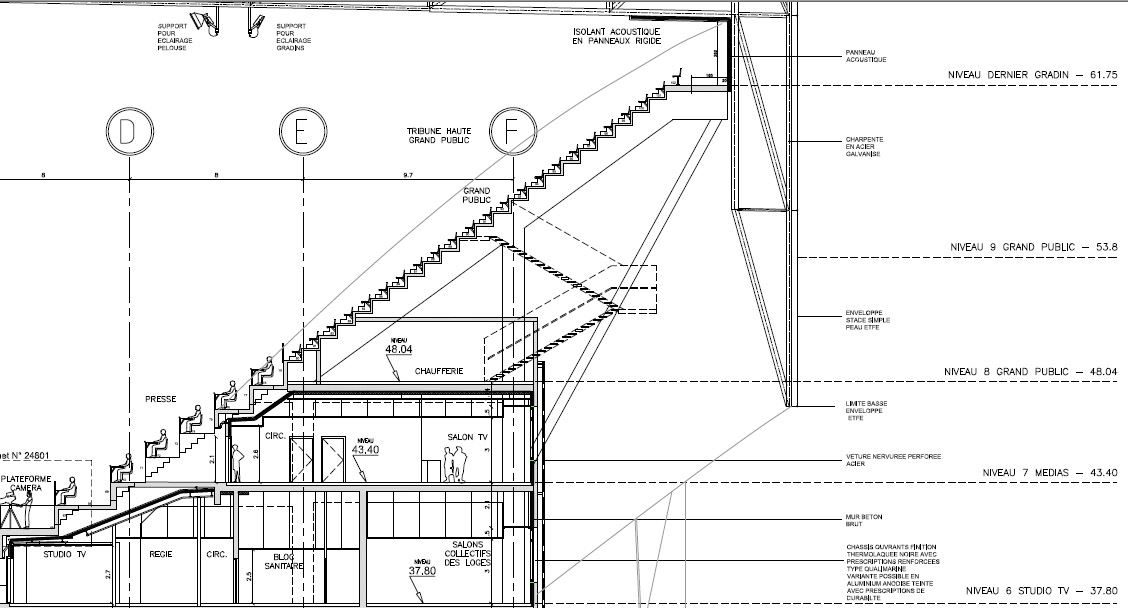

Voilà ce que ça donne au centre de JB, les experts commenteront la technique.
On voit le débordement sur la partie sommitale.

[Mercivelodrome2014]

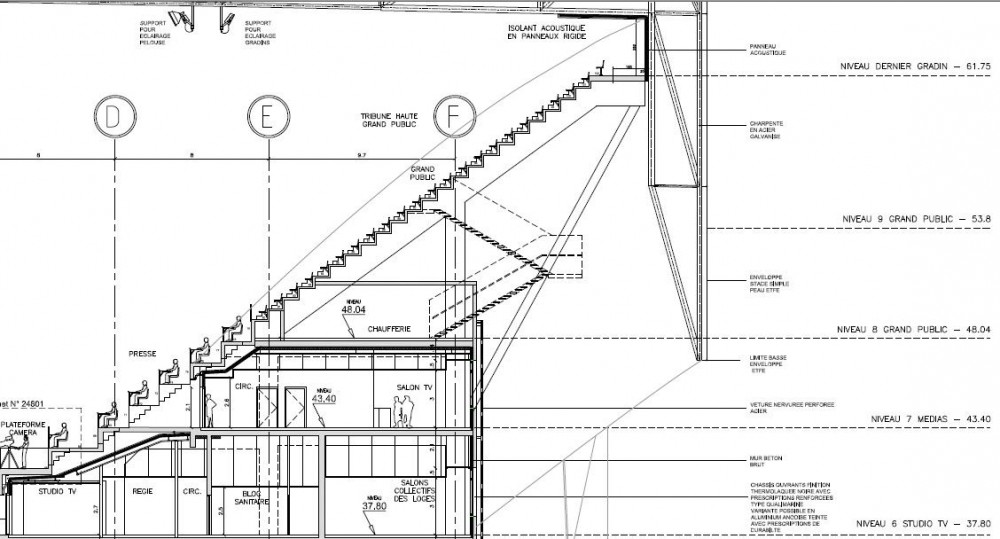

Complément :
Proche des virages le débordement est quasi inexistant.
Les escaliers intérieurs de côté finissent vers 37m soit à la hauteur de plancher du niveau 6 en cours sur la partie centrale

[waddle71]

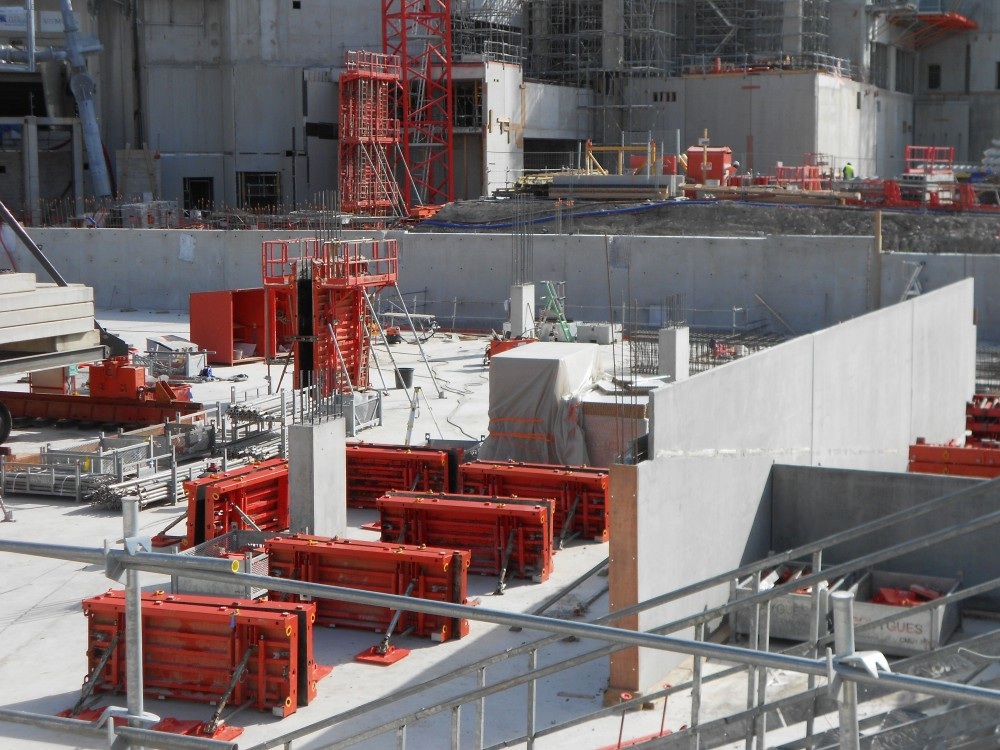

Question aux spécialistes BTP.

A quoi servent ces mini banches visibles au 1er plan de cette photo ?


[dorian84]

A faire des mini mur
